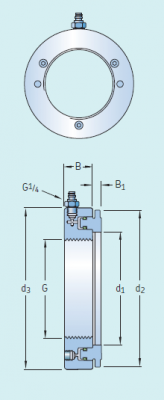

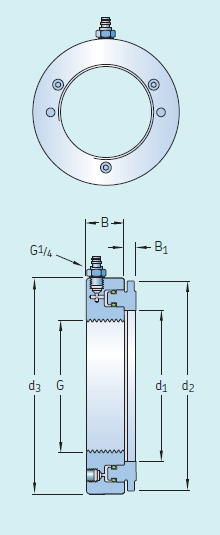

HMV 24E Гидравлическая гайка (метрическая резьба M120x2)

Приложите точные монтажные усилия с гидравлическими гайками SKF.

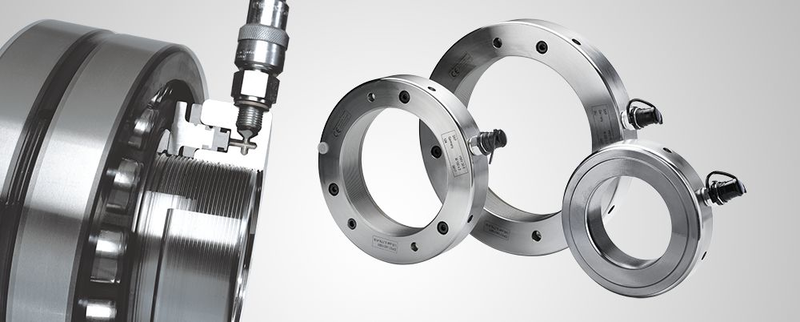

Монтаж подшипников на конические шейки валов является непростой задачей. Гидравлические гайки SKF обеспечивают дозированное приложение усилий, требуемых для монтажа подшипников. Демонтаж подшипников, устанавливаемых на коническую шейку вала и втулку, также представляет определённые сложности и требует временных затрат. Гидравлические гайки SKF помогают решить эту задачу. Масло нагнетается в гайку, и поршень обеспечивает требуемое демонтажное усилие. Все гайки SKF серии HMV..E поставляются с быстросъёмными штуцерами для подключения к гидравлическим насосам SKF.

• Широкий диапазон стандартных размеров, охватывающий диаметры валов от 50 до 1000 мм
• Полный ассортимент гаек серии HMVC ..E с дюймовой резьбой от 1,967 до 37,410 дюйма.
• Быстросъёмные штуцеры могут располагаться с торца или на боковой поверхности гайки, что удобно при работе в условиях ограниченного пространства
• В комплект поставки входит запасной комплект уплотнений поршня и ремонтный комплект
• Гайки, начиная с типоразмера HMV(C) 54E, стандартно комплектуются тюбиком со смазкой
• Гайки, начиная с типоразмера HMV(C) 54E, комплектуются двумя воротками и изготавливаются с четырьмя монтажными отверстиями на торцах
• Гайки, начиная с типоразмера HMV(C) 94E, для облегчения перемещения комплектуются рым-болтами
• Гайки, начиная с типоразмера HMV(C) 94E, имеют обозначение стартового положения резьбы, что облегчает совмещение положений резьбы гайки и резьбы вала
• Возможно исполнение со специальной резьбой (под заказ)

Максимальное рабочее давление масла с допуском на смещение поршня для гаек HMV(C)…E:
• HMV(C) 60E и меньше: 80 МПа
• HMV(C) 62-100E: 40 МПа
• HMV(C) 102E и больше: 25 МПа

Размер резьбы указан в обозначении гайки
Класс точности резьбы
HMV 10E – HMV 40E: ISO 965/111-1980, класс точности 6H
HMV 41E - HMV 200E: ISO 2901-1977, класс точности 7H
Рекомендуемое масло для монтажа подшипников: LHMF 300
Рекомендуемые насосы:
HMV 10E – HMV 54E: 729124 / TMJL 100 / 728619 / TMJL 50
HMV 56E – HMV 92E: TMJL 100 / 728619 / TMJL 50
HMV 94E – HMV 200E: 728619 / TMJL 50
Быстросъёмный переходник для насоса: 729832 A (включён в комплект гидрогайки)

Аксессуары для монтажа подшипников по методу SKF Drive-up
Индикаторные головки: TMCD 5P (0-5 мм); TMCD 1/2R (0-0.5 дюйма); TMCD 10R (0-10 мм)
Цифровой манометр: THGD 100 (100 MPa, резьба G 1/4 )

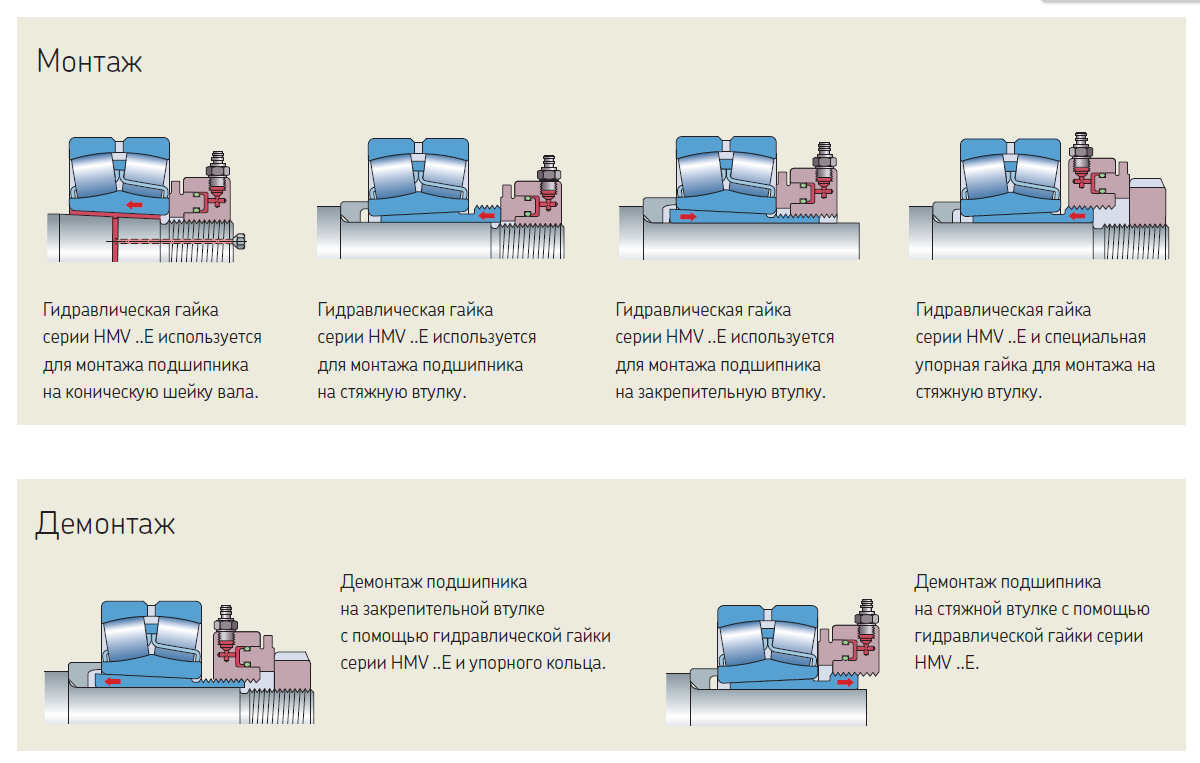

Гидравлические гайки SKF применяются для бережного (без повреждения) и точного монтажа и демонтажа подшипников:
• монтаж подшипника на коническое посадочное место
• монтаж подшипника на стяжную втулку
• монтаж подшипника на закрепительную втулку
• монтаж подшипника на стяжную втулку со специальной упорной втулкой
• демонтаж подшипника на закрепительной втулке со специальным упорным кольцом
• демонтаж подшипника на стяжной втулке
• монтаж ступиц муфт и прочих элементов на конических хвостовик вала
