Материал элемента муфты
|
Полиуретан |
Тип муфты
|
Кулачковая беззорная |
Производитель
|
KTR |
Типоразмер муфты
|
14 |
Исполнение
|
GS |

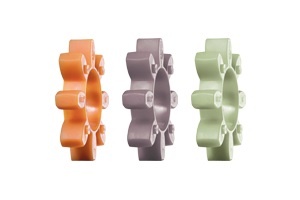

Элемент муфты
|
упругий эелемент |
Цвет упругого элемента
|
зеленый |
Твердость упругого элемента
|
64 Шор D |
Форма упругого элемента
|
звёздочка |
Внешний диаметр упругого элемента, мм
|
30 |
Диаметр отверстия в упругом элементе (dh), мм
|
10,5 |
Предельное осевое отклонение, мм
|
1\-0,5 |
Предельное радиальное отклонение (при 1500 об/мин), мм
|
0,06 |
Предельное угловое отклонение (при 1500 об/мин), град
|
0,8 |
Рабочий диапазон темепературы, град.С.
|
- 40 / + 90 |
Предельный диапазон темепературы, град.С
|
- 40 / + 120 |
Номинальный передаваемый крутящий момент (64 Sh-D, св.зеленый), Н*м
|
16 |
Длина муфты в собранном виде (L) с данными ступицами, мм
|
35 |
Посадочная длина ступицы на вал (l1, l2), мм
|
11 |
Расстояние между торцами валов (E), мм
|
13 |
Ширина упругого элемента (b), мм
|
10 |
Зазор по бокам от упругого элемента (s), мм
|
1,5 |
Габаритный диаметр муфты (Dh), мм
|
30 |
Размер фиксирующего винта (резьба)
|
M3 |
Момент затяжки фиксирущего винта, Н*м
|
1,34 |
