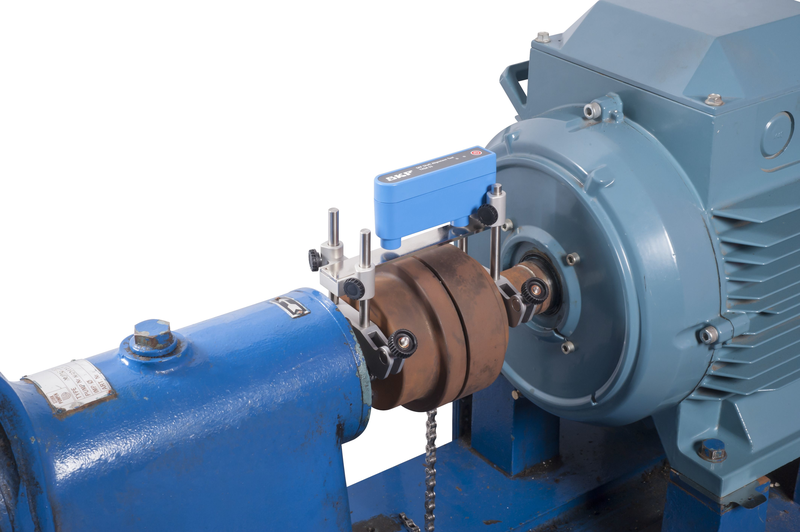

TKSA 11 Простой прибор для выверки соосности валов (без планшета)

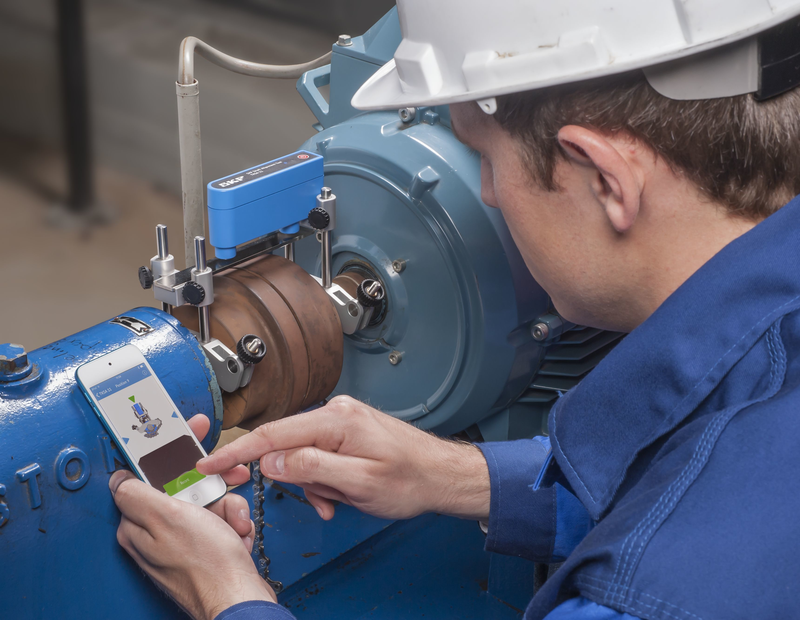

SKF TKSA 11 позволяет осуществлять интуитивный контроль всей процедуры выверки соосности валов с помощью смартфонов и планшетов. Предназначенный для выполнения основных измерительных задач, TKSA 11 представляет собой простой в эксплуатации прибор для выверки соосности валов, особенно подходящий для пользователей начального уровня.
SKF TKSA 11 — это первый прибор, представленный на рынке, который оснащается индуктивными бесконтактными датчиками, что обеспечивает точное, надёжное и экономичное выполнение измерений.

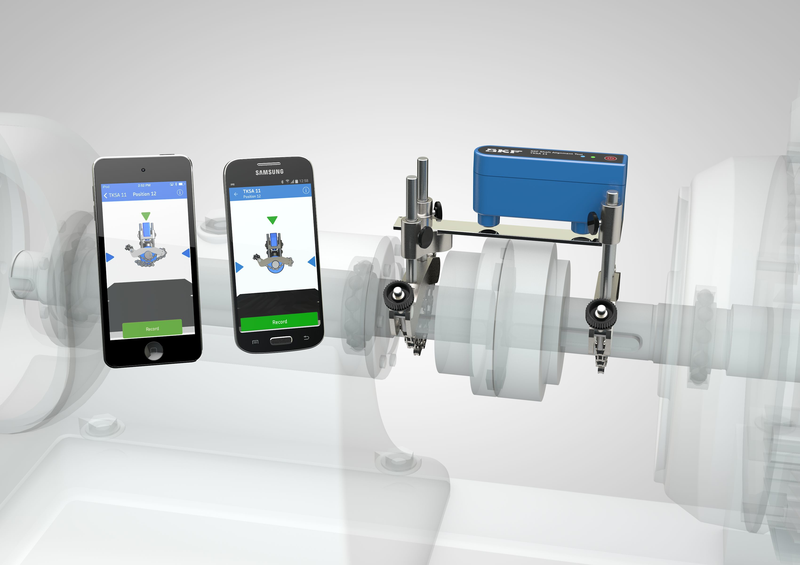

• Интерактивный обзор положения прибора и двигателя делает процедуру измерения и горизонтальной выверки простой и интуитивно понятной.
• Вложения в TKSA 11 быстро окупаются, прибор доступен практически для любого бюджета.
• Использование индуктивных бесконтактных датчиков позволяет снизить влияние яркого солнечного света и воздействие люфта на измерения, а также повысить надёжность прибора. Всё это гарантирует высокую точность и надёжность выверки с помощьюTKSA 11.
• В приложении TKSA 11 предусмотрен полностью функциональный демонстрационный режим, который позволяет наблюдать всю процедуру выверки без приобретения TKSA 11.
• Автоматические отчёты по выверке содержат полный обзор процедуры и результатов выверки. Отчёты можно отправлять по электронной почте или через облачный сервис.
• Также поставляется в версии TKSA 11D2 с прочным дисплеем для работы в промышленных условиях с предустановленными приложениями.

Полнофункциональные приложения для работы TKSA 11 доступны в GooglePlay и AppStore.

Технические характеристики TKSA 11:
Датчики и связь: 2 × индуктивных бесконтактных датчика, инклинометр ±0,5°, Bluetooth 4.0 LE
Расстояние измерения: 0–185 мм между кронштейнами, 3 × контрольных стержня до 200 мм
Погрешности измерения: <2 %
Материал корпуса: Пластик PC/ABS
Время работы: До 18 часов, аккумулятор LiPo
Размеры: 105 × 55 × 55 мм
Вес: 155 г
Устройство управления (дисплейный блок): рекомендуется использовать Galaxy Tab Active2 и iPad Mini -го поколения, iPod Touch-го поколения, iPhone SE, Galaxy S6 или выше (в комплект не входят)
Обновление программы/приложения: Apple AppStore или Google Play Store
Требования к операционной системе: Apple iOS 9 или Android OS 4.4.2 (и выше)
Время работы: Н/Д
Размеры: Н/Д
Вес: Н/Д
Метод выверки: Выверка горизонтальных валов, 3 положения измерения «9-12-3»
Минимальный угол поворота вала: 180°
Корректировка вала в режиме реального времени: Только в горизонтальной плоскости
Дополнительные функции: Автоматический отчёт в формате PDF
Крепление: 2 × V-образные кронштейны с цепями, ширина 15 мм
Диаметры вала: От 20 до 160 мм
Макс. высота муфты: 55 мм со стандартными стержнями 80 мм (блок по возможности устанавливается на муфту)
Адаптер питания: Зарядка через порт Micro USB (5 В)
Рабочая температура: от 0 до 45 °C
Класс защиты: IP 54
Размеры кейса: 355 × 250 × 110 мм
Общий вес (вкл. кейс): 2,1 кг
Сертификат калибровки: Срок действия 2 года

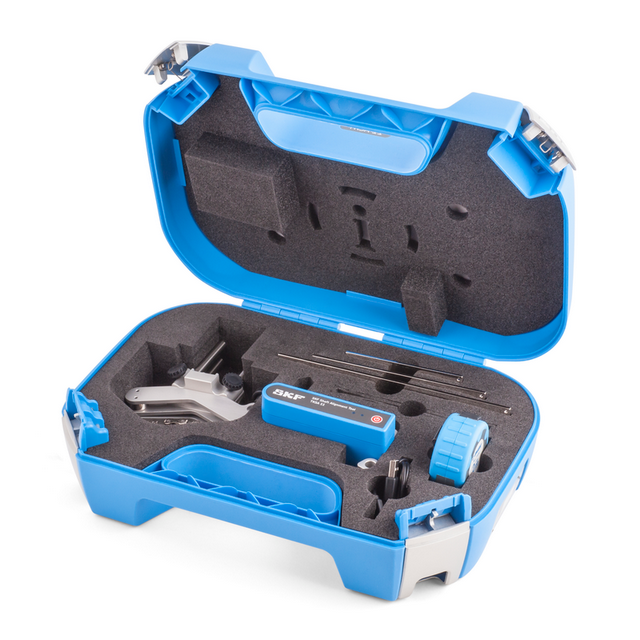

Комплектация: Измерительный блок; 3 калибровочных стержня; 2 кронштейна для вала с цепями 480 мм и стержни 80 мм; зарядный кабель Micro USB/USB; рулетка 2 м; сертификат калибровки и соответствия в печатном виде; краткое руководство пользователя в печатном виде (на английском языке); кейс SKF

Поддерживаемые режимы выверки:
Выверка соосности горизонтальных валов: Да
Проверка «мягкой лапы»: Нет
Выверка соосности вертикальных валов: Нет
Выверка соосности промежуточных валов: Нет
Выверка соосности валопроводов: Нет
Использование измерительных датчиков в качестве цифровых измерительных головок: Нет

Несоосность вала является основной причиной отказов узлов вращения. Выверка соосности валов может предотвратить большое количество выходов оборудования из строя, снизив внеплановые остановы и, как следствие, потерю производительности. В сегодняшних условиях, требующих снижения затрат и оптимизации активов, необходимость точной выверки валов важнее, чем когда-либо.
Системы лазерной выверки позволяют делать центровку валов быстрее и точнее других методов и в большинстве случаев не требуют специальных навыков для проведения измерений.

Перед приобретением системы определите оборудование, для которогоона будет использоваться, и составьте список требований к системе. Приобретение дорогостоящей системы, удовлетворяющей практически всем требованиям, может быть экономически неоправданно, так как эксплуатировать её смогут только квалифицированные специалисты. Большинство задач по выверке заключается в регулировке в горизонтальной плоскости электродвигателя с насосом или вентилятором, соединённых муфтой. Для таких задач пользователю нужна система, которая будет быстрой и простой в эксплуатации и не потребует длительной подготовки установки к работе.

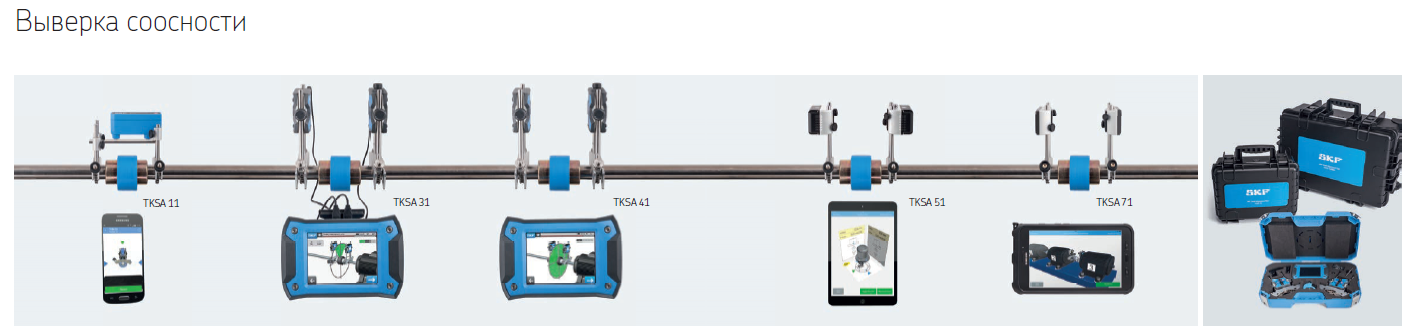

Компания SKF после продолжительных консультаций с пользователями разработала линейку доступных, простых в эксплуатации систем для выверки соосности валов, подходящих для решения большинства задач.
