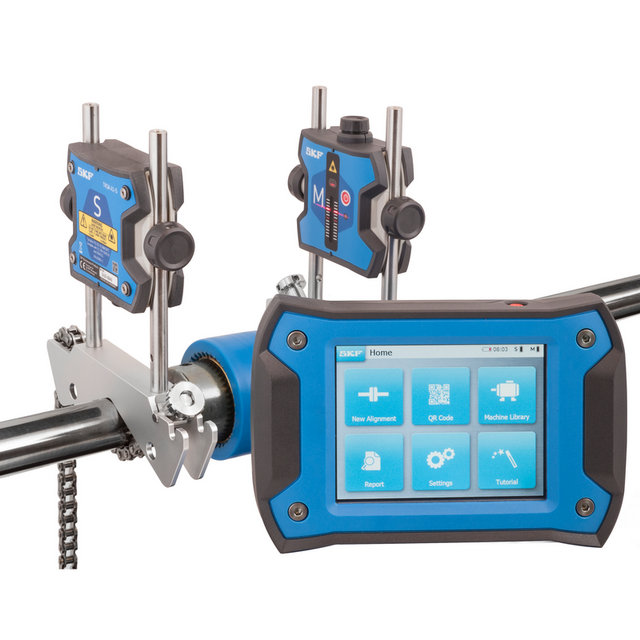

TKSA 41 Лазерная система выверки соосности валов с улучшенными характеристиками

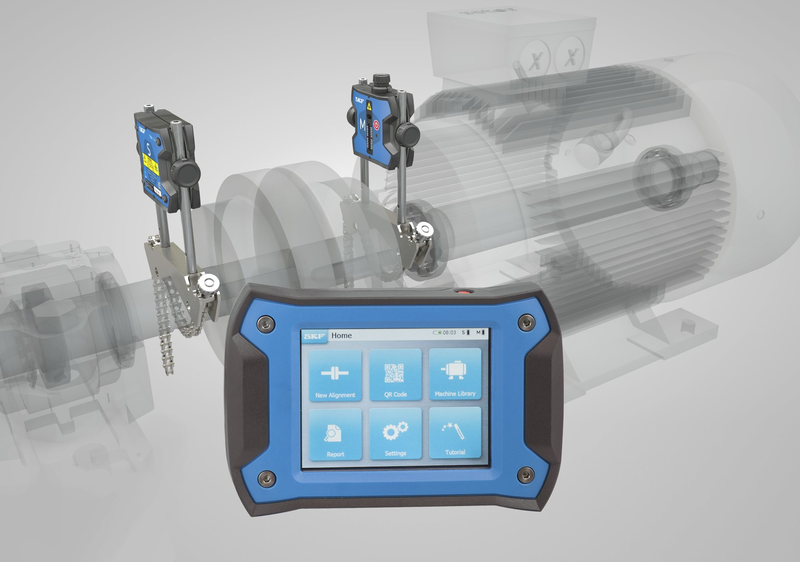

TKSA 41 - передовое лазерное решение для точной выверки соосности валов. Прибор, оснащённый двумя беспроводными измерительными блоками, крупными датчиками и мощными лазерами, позволяет выполнять точные измерения даже в самых сложных условиях.
Эргономичный дисплейный блок с интуитивно понятной навигацией и сенсорным экраном ускоряет и упрощает процедуру выверки, а такие инновационные функции как «свободное измерение» повышают качество выполнения выверки. Прибор SKF TKSA 41 способствует совершенствованию методов выверки и является одним из самых эффективных отраслевых решений в области выверки.
• Беспроводная связь улучшает эксплуатацию прибора и делает безопасной выверку в условиях затруднённого доступа.
• В режиме автоматического измерения без вмешательства оператора определяется положение головки и, замер выполняется, когда головки поворачиваются в правильное положение.
• По результатам каждой выверки создаются автоматические отчёты. Для более полного представления отчёты могут дополняться примечаниями и снимками со встроенной камеры. Все отчёты могут быть экспортированы в формат PDF.
• Интерактивный обзор делает измерения интуитивно понятными и упрощает горизонтальную и вертикальную выверку.
• QR-коды упрощают идентификацию машины и повышают эффективность процедуры выверки.

Технические характеристики TKSA 41:
Датчики и связь: 29 мм (1,1 дюйма) линейная ПЗС-матрица класса 2; инклинометр ±0,5°; Bluetooth 4.0 LE и проводное соединение, USB-кабели
Расстояние измерения: 0,07–4 м
Погрешности измерения: <0,5 % ±5 мкм
Материал корпуса: 20 % стеклонаполненный поликарбонат
Время работы: До 16 часов Аккумулятор LiPo
Размеры: 120 × 90 × 36 мм
Вес: 220 г
Устройство управления (дисплейный блок): 5,6 дюйма цветоустойчивый сенсорный ЖК-дисплей. Ударопрочный пластик PC/ABS с покрытием
Обновление программы/приложения: Через USB-накопитель
Требования к операционной системе: Н/Д
Время работы: до 8 часов (подсветка 100 %)
Размеры: 205 × 140 × 60 мм
Вес: 640 г
Метод выверки: Выверка горизонтальных валов, 3 положения измерения «9-12-3», автоматическое измерение, свободное измерение (с мин.поворотом 90°), «мягкая лапа»
Минимальный угол поворота вала: 90°
Корректировка вала в режиме реального времени: В вертикальной и горизонтальной плоскости
Дополнительные функции: Библиотека оборудования, считывание QR-кодов, изменение направления дисплея, автоматический отчёт в формате PDF
Крепление: 2 × V-образные кронштейны с цепями, ширина 21 мм
Диаметры вала: от 20 до 150 мм, 300 мм с дополнительными удлинительными цепями (не входят в комплект)
Макс. высота муфты: 105 мм со стандартными стержнями, 195 мм с дополнительными удлинителями (не входят в комплект)
Адаптер питания: вход - источник питания 100 В–240 В, 50/60 Гц перем. тока. Выход - 12 В, 3 A, пост.тока с адаптерами EU, US, UK, AUS
Рабочая температура: от 0 до 45 °C
Класс защиты: IP 54
Размеры кейса: 530 × 110 × 360 мм
Общий вес (вкл. кейс): 4,75 кг
Сертификат калибровки: Срок действия 2 года
Комплектация: 2 измерительных блока (M&S); дисплейный блок; 2 кронштейна для вала с цепями 400 мм (15,8 дюйма) и резьбовые стержни 150 мм (5,9 дюйма); фиксатор цепи; 4 резьбовых удлинителя 90 мм (3,5 дюйма); блок питания с адаптерами; 2 кабеля Micro USB/USB; рулетка; сертификат калибровки и соответствия в печатном виде; краткое руководство пользователя в печатном виде (на английском языке); кейс SKF; лист A4 с 12 наклейками с QR-кодами

Поддерживаемые режимы выверки
Выверка соосности горизонтальных валов: Да
Проверка «мягкой лапы»: Да
Выверка соосности вертикальных валов: Нет
Выверка соосности промежуточных валов: Нет
Выверка соосности валопроводов: Нет
Использование измерительных датчиков в качестве цифровых измерительных головок: Нет

Несоосность вала является основной причиной отказов узлов вращения. Выверка соосности валов может предотвратить большое количество выходов оборудования из строя, снизив внеплановые остановы и, как следствие, потерю производительности. В сегодняшних условиях, требующих снижения затрат и оптимизации активов, необходимость точной выверки валов важнее, чем когда-либо.
Системы лазерной выверки позволяют делать центровку валов быстрее и точнее других методов и в большинстве случаев не требуют специальных навыков для проведения измерений.

Перед приобретением системы определите оборудование, для которогоона будет использоваться, и составьте список требований к системе. Приобретение дорогостоящей системы, удовлетворяющей практически всем требованиям, может быть экономически неоправданно, так как эксплуатировать её смогут только квалифицированные специалисты. Большинство задач по выверке заключается в регулировке в горизонтальной плоскости электродвигателя с насосом или вентилятором, соединённых муфтой. Для таких задач пользователю нужна система, которая будет быстрой и простой в эксплуатации и не потребует длительной подготовки установки к работе.

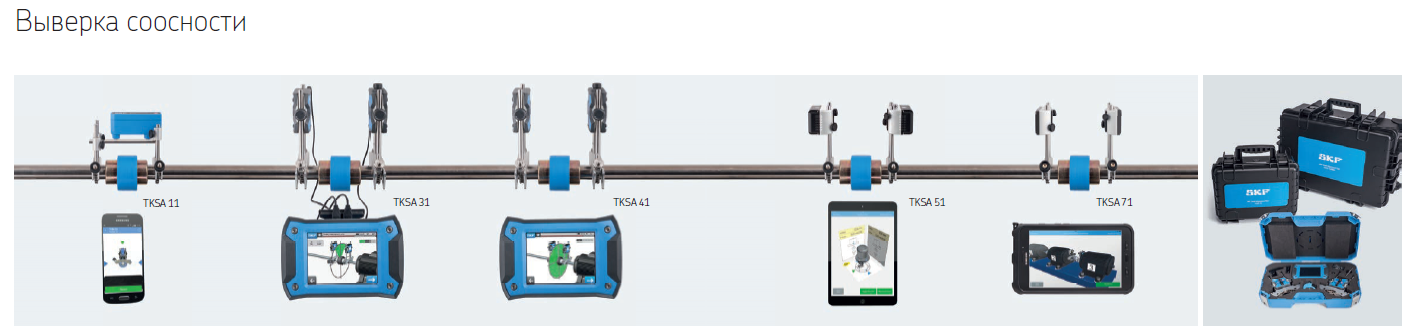

Компания SKF после продолжительных консультаций с пользователями разработала линейку доступных, простых в эксплуатации систем для выверки соосности валов, подходящих для решения большинства задач.
