TKSA 51 Беспроводной лазерный центровщик

Широкие измерительные возможности и хорошие рабочие характеристики прибора для выверки соосности валов TKSA 51 отвечают требованиям как начального, так и экспертного уровня. Удобный в эксплуатации и не требующий специального обучения прибор для выверкисоосности валов работает на базе приложения SKF для планшетов и смартфонов.
Принадлежности в комплекте TKSA 51 предназначены для выверки различного оборудования с горизонтальными или вертикальными валами, включая двигатели, приводы, вентиляторы, насосы, редукторы и т. д. Приложения прибора содержат видеоруководство по выполнению точной выверки.
• Измерительные возможности — Хорошо известный метод измерений в трёх положениях дополняется возможностью начала процедуры под любым углом с минимальным сектором поворота измерительных головок всего 40°. Это позволяет выполнять выверку в условиях ограниченного пространства.
• Автоматические отчёты — Отчёты о выверке создаются автоматически и могут сопровождаться комментариями, изображением оборудования и подписью посредством сенсорной панели. Эти отчёты могут быть легко экспортированы в формате PDF и использоваться с другими мобильными приложениями.
• Универсальность и компактность — Входящие в комплект компоненты, такие как магнитные монтажные кронштейны, удлинители и цепи, расширяют возможности применения прибора TKSA 51, который при этом остаётся компактным, лёгким и удобным для транспортировки.

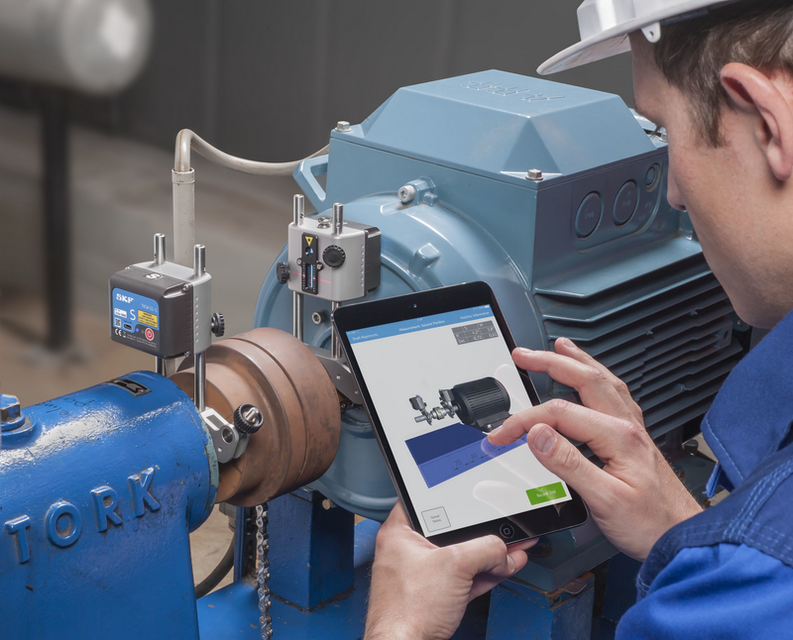

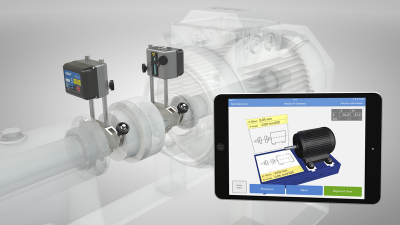

• Интерактивный 3D-обзор — Данная функция позволяет быстро и просто позиционировать головки для проведения измерений, а процедура горизонтальной и вертикальной выверки отображается в реальном времени. Приложение позволяет вращать виртуальную модель электродвигателя до тех пор, пока её положение не будет соответствовать фактическому положению оборудования.
• Компенсация помех — Усреднение значений измерений, получаемых за определённый интервал времени, повышает точность измерений в условиях внешних воздействий.
• Также поставляется в версии TKSA 51D2 с прочным дисплеем для работы в промышленных условиях с предустановленными приложениями.

Полнофункциональные приложения для работы TKSA 11 доступны в GooglePlay и AppStore.

Технические характеристики TKSA 51:
Датчики и связь: 20 мм (0,8 дюйма) линейная ПЗС-матрица класса 2; инклинометр ±0,1°; Bluetooth 4.0 LE
Расстояние измерения: 0,07 – 5 м
Погрешности измерения: <1 % ±10 мкм
Материал корпуса: Передняя панель из анодированного алюминия, задняя панель из пластика PC/ABS
Время работы: До 8 часов, литий-ионный аккумулятор, быстрая зарядка: 10 мин., время работы после зарядки 1 час
Размеры: 52 × 64 × 50 мм
Вес: 190 г
Устройство управления (дисплейный блок): рекомендуется использовать Galaxy Tab Active2 и iPad Mini -го поколения, iPod Touch-го поколения, iPhone SE, Galaxy S6 или выше (в комплект не входят)
Обновление программы/приложения: Apple AppStore или Google Play Store
Требования к операционной системе: Apple iOS 9 или Android OS 4.4.2 (и выше)
Время работы: Н/Д
Размеры: Н/Д
Вес: Н/Д
Метод выверки: Выверка горизонтальных и вертикальных валов, измерение в 3 положениях «9-12-3», автоматическое измерение, свободное измерение (с мин. поворотом 40°), «мягкая лапа»
Минимальный угол поворота вала: 40°
Корректировка вала в режиме реального времени: В вертикальной и горизонтальной плоскости
Дополнительные функции: Библиотека оборудования, считывание QR-кодов, целевые значения, компенсация помех, 3D-обзор оборудования, поворот экрана на планшетах, автоматический отчёт в формате PDF
Крепление: 2 × V-образные кронштейны с цепями, ширина 15 мм
Диаметры вала: от 20 до 150 мм, 450 мм с удлинительными цепями (входят в комплект)
Макс. высота муфты: 45 мм со стандартными стержнями, плюс 120 мм на один комплект удлинительных стержней
Адаптер питания: Зарядка через порт Micro USB (5 В). В комплекте зарядный кабель Micro USB/USB. Совместимость с зарядными устройствами USB 5 В (не входят в комплект)
Рабочая температура: от 0 до 45 °C
Класс защиты: IP 54
Размеры кейса: 355 × 250 × 110 мм
Общий вес (вкл. кейс): 2,9 кг
Сертификат калибровки: Срок действия 2 года

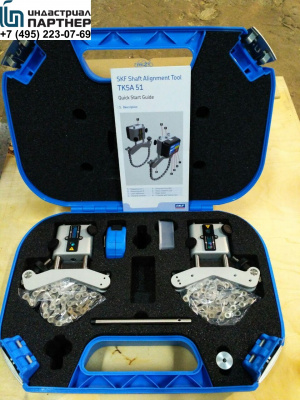

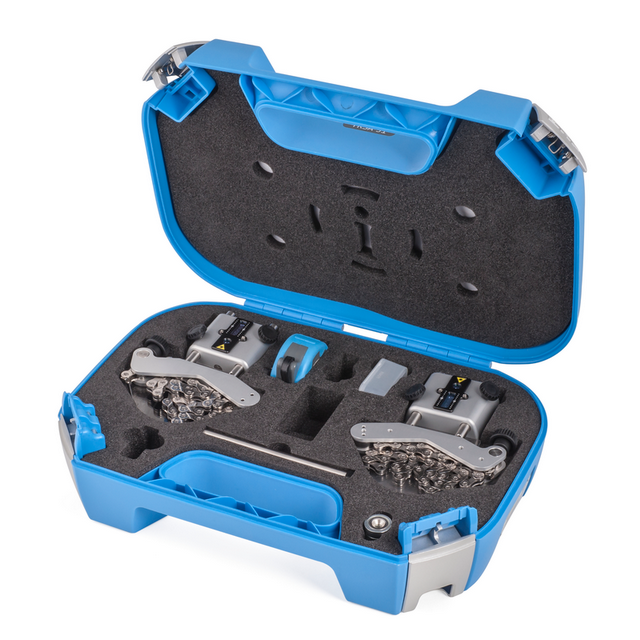

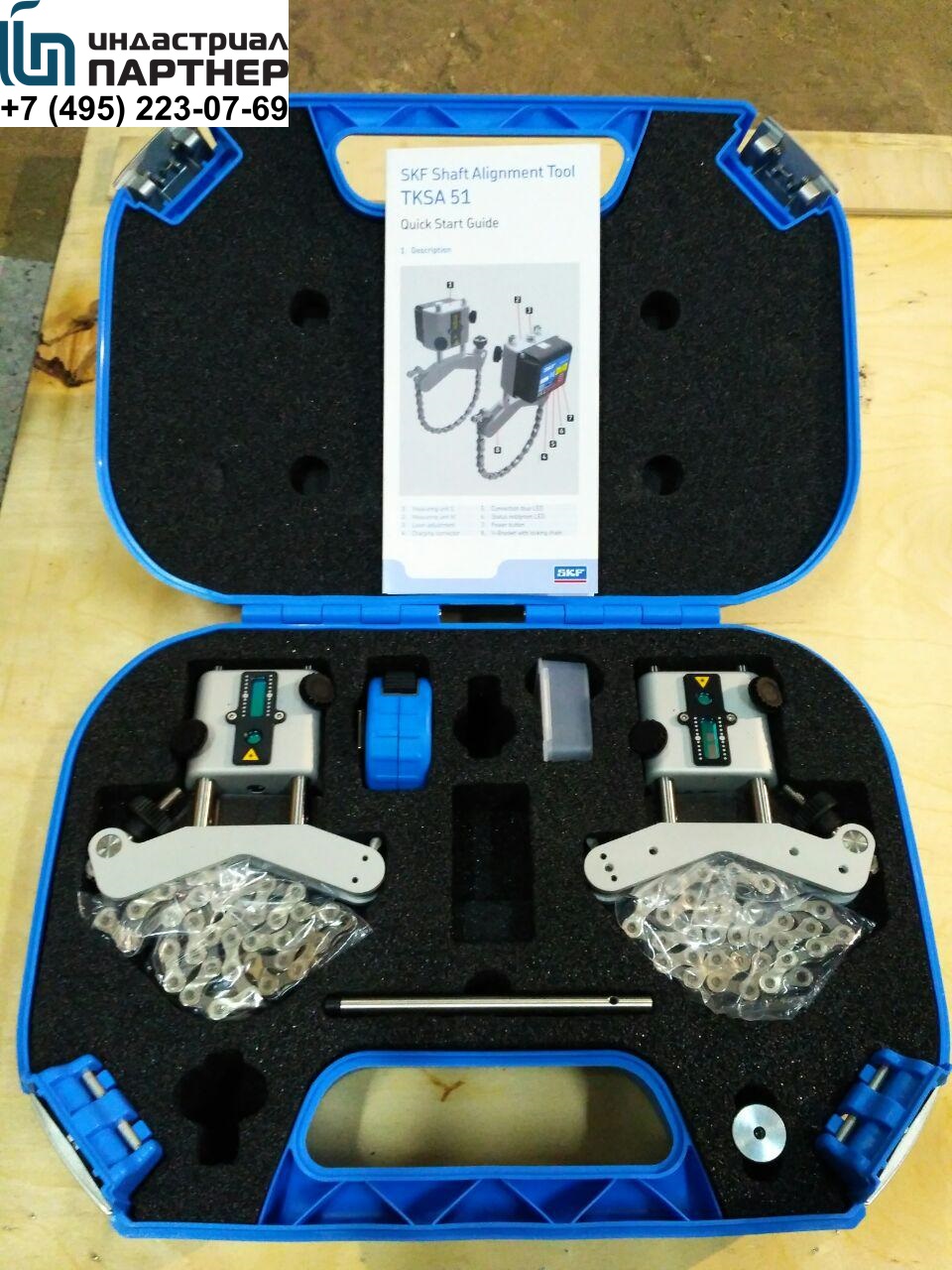

Комплектация: 2 измерительных блока (M&S); 2 кронштейна для вала с цепями 480 мм, резьбовые стержни 80 мм и магниты; 4 резьбовых удлинителя 120 мм; 2 удлинительные цепи 980 мм; Зарядный кабель Micro USB/USB; рулетка;
сертификат калибровки и соответствия в печатном виде; краткое руководство пользователя в печатном виде (на английском языке); кейс SKF; лист A4 с 12 наклейками с QR-кодами

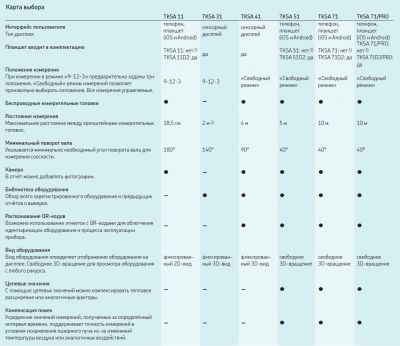

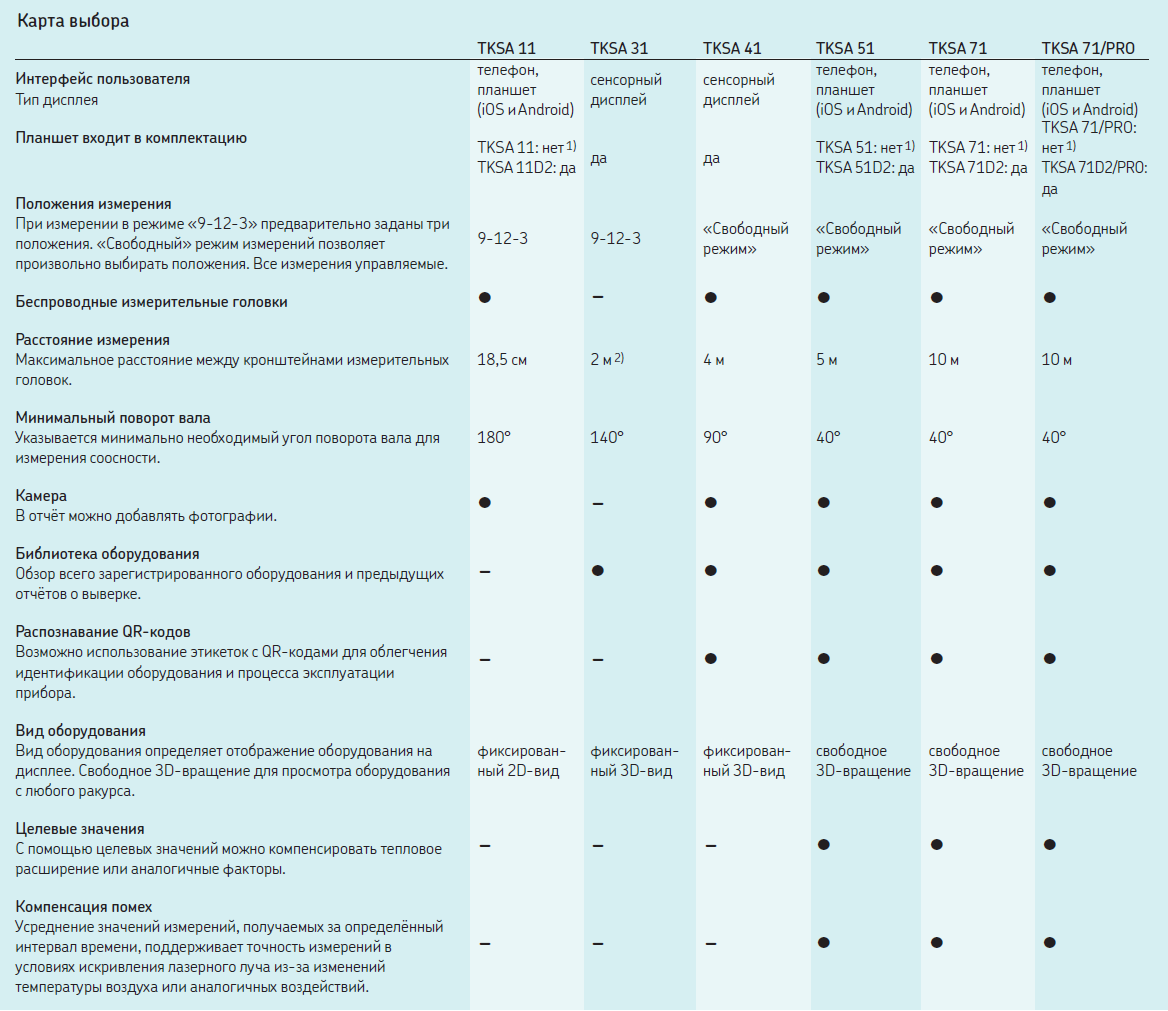

Поддерживаемые режимы выверки
Выверка соосности горизонтальных валов: Да
Проверка «мягкой лапы»: Да
Выверка соосности вертикальных валов: Да
Выверка соосности промежуточных валов: Нет
Выверка соосности валопроводов: Нет
Использование измерительных датчиков в качестве цифровых измерительных головок: Нет

Несоосность вала является основной причиной отказов узлов вращения. Выверка соосности валов может предотвратить большое количество выходов оборудования из строя, снизив внеплановые остановы и, как следствие, потерю производительности. В сегодняшних условиях, требующих снижения затрат и оптимизации активов, необходимость точной выверки валов важнее, чем когда-либо.
Системы лазерной выверки позволяют делать центровку валов быстрее и точнее других методов и в большинстве случаев не требуют специальных навыков для проведения измерений.

Перед приобретением системы определите оборудование, для которогоона будет использоваться, и составьте список требований к системе. Приобретение дорогостоящей системы, удовлетворяющей практически всем требованиям, может быть экономически неоправданно, так как эксплуатировать её смогут только квалифицированные специалисты. Большинство задач по выверке заключается в регулировке в горизонтальной плоскости электродвигателя с насосом или вентилятором, соединённых муфтой. Для таких задач пользователю нужна система, которая будет быстрой и простой в эксплуатации и не потребует длительной подготовки установки к работе.

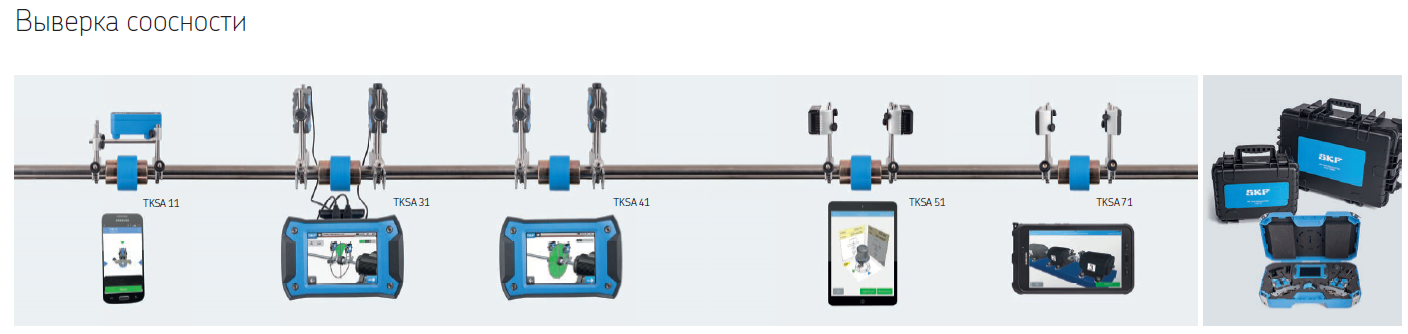

Компания SKF после продолжительных консультаций с пользователями разработала линейку доступных, простых в эксплуатации систем для выверки соосности валов, подходящих для решения большинства задач.

Приборы TKSA 51 и TKSA 71 обеспечивает быструю работу и интуитивно понятен в управлении. Прибор работает с 6 приложениями, предназначенными для решения разных задач по выверке. Эти простые в использовании приложения, разработанные для применения без предварительного обучения, доступны для бесплатной установки на устройства, работающие на платформах Android и iOS. Стандартные функции этих приложений включают автоматическое создание отчётов, возможности экспорта и обмена данными, библиотеку оборудования с идентификацией QR-кодов, обучающие видео, предустановленные руководства по допускам, интерактивный 3D-обзор, функцию компенсации помех и демонстрационный режим с полным функционалом.
• Выверка соосности валов: Простая и интуитивно понятная операция выверки соосности горизонтальных валов с дополнительными функциями, включая функцию автоматического измерения, минимальный сектор поворота измерительных
головок всего 40°, руководство по методу измерений «9-12-3» и индивидуальные параметры измерений соосности с заданными величинам.
• Выверка соосности вертикальных валов: Простая и интуитивно понятная выверка соосности вертикальных валов машинного оборудования с насадками для болтов разных типов (только TKSA 71).
• Выверка соосности валопроводов: Позволяет оператору выполнять выверку соосности на трёх соединённых машинах, обеспечивая полный обзор в процессе выверки соосности валопровода и возможность выбора неподвижной опоры.
• «Мягкая лапа»: Помогает техническому специалисту убедиться, что машина стоит надежно и равномерно на всех опорах. Приложение помогает оператору определить и устранить эффект «мягкой лапы».
• Выверка соосности промежуточных валов: Соответствует специальным требованиям промежуточных валов и упрощает процесс выверки соосности (только TKSA 71).
• Значения: Позволяет использовать измерительные датчики прибора для выверки соосности валов в качестве цифровых измерительных головок. Оператор может регистрировать абсолютные, округлённые и приблизительные значения для
выверки соосности в соответствии с индивидуальными требованиями, выполняя расчёты вручную (только TKSA 71).
