Учебная установка MultiMotion 5D

Предлагаем Вашему внимаю учебную установку для учебных классов MultiMotion 5D. Установка комплектуется в соответствии с требованиями заказчика, цена и срок поставки зависят от выбранных комплектующих. В комплекте с установкой может поставляться любое измерительное оборудование.

Цена в засисимости от комплектации: 400—700 т.р., cрок поставки: 2 месяца (по состоянию на февраль 2015 г.)
Предложение не является публичной офертой.

Описание

Учебная установка MultiMotion 5D, разработанная компанией Industrial Partner совместно с компанией SKF, демонстрирует современные инженерные решения для промышленных электромеханических приводов с использованием продукции ведущих производителей: SKF, KTR и SEW-Eurodrive.

Учебная установка MultiMotion 5D предназначена для проведения учебных занятий по следующим темам:

• монтаж-демонтаж и смазывание подшипниковых узлов,
• монтаж-демонтаж и регулировка муфт, изучение влияния муфт на уровень вибраций,
• монтаж-демонтаж, выверка взаимного положения шкивов и регулировка предварительного натяжения ременной передачи,
• выверка соосности валов, с реализацией радиальной, угловой несоосности и их комбинаций,
• измерение уровня вибрации, шума, потребляемой мощности, температуры,
• отработка навыков балансировки в собственных опорах,
• поиск и устранение нежесткой опоры («мягкая лапа»),
• отработка навыков вибродиагностики состояния подшипниковых узлов и механизмов,
• определение оптимального расположения «плавающей опоры» и повышение ресурса подшипниковых узлов.

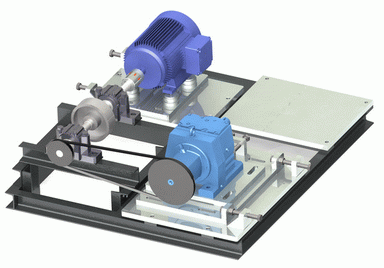

Учебная установка MultiMotion 5D состоит из последовательно соединенных: электродвигателя переменного тока, упруго-компенсирующей муфты, регулируемого подшипникового узла в отдельном корпусе с симметричным балансировочным диском, ременной передачи, зубчатого цилиндрического редуктора, рамы. Дополнительно может быть использовано нагрузочное устройство (порошковый тормоз). Электродвигатель и редуктор установлены на подвижных плитах, это дает возможность менять их положение в пространстве по двум координатам.

Учебная установка MultiMotion 5D может использоваться для проведения ресурсных испытаний ремней, различный конструкций муфт и их упругих элементов. По желанию заказчика возможно комплектование учебной установки нагружающим устройством (электрическим тормозом).

Примеры упражнений:

 1. Выверка соосности валов

Выверка осуществляется с помощью прибора TMEA 2, это удобный прибор для выверки валов, который не требует специальной подготовки оператора. В его состав входят два измерительных блока, которые без труда закрепляются на соответствующих деталях си помощью магнитных или механических креплений. Каждый из блоков излучает лазерный луч в виде линии, которая проецируется на приемник другого блока.

• Дисплейный блок отображает положение муфты и опоры в реальном времени в течение процесса выверки
• Отклонение линии лазера от мишени позволяет визуально оценить величину первоначальной расцентровки
• При использовании функции “Мягкая лапа” данные выводятся на дисплей, что облегчает работу оператора
• Дисплейным блоком можно управлять одной рукой
• Магнитные крепления позволяют легко и надежно фиксировать измерительные блоки на валах
• Набор бланков-отчетов о центровке, поможет сохранить результаты вашей работы
• Максимальное расстояние между опорами измерительных блоков — 850 мм

2. Измерение температуры

Инфракрасный лазерный термометр CMAC 4200-SL — это портативный, надежный, простой в применении прибор. Он очень удобен для решения многих задач технического обслуживания. Термометр CMAC 4200-SL может подключаться непосредственно к портативной системе сбора данных SKF для быстрой и точной записи значений температуры. Имеющаяся в памяти прибора таблица содержит 30 предварительно заданных коэффициентов излучения материалов, что обеспечивает простое и точное измерение температуры различных поверхностей.

• Позволяет измерять температуру в диапазоне от -30 °C до +900 °C
• Точность ± 1%
• Cовместим с портативной системой сбора данных SKF
• Разработан для работы в промышленных условиях
• Прост в использовании
• 16-точечный лазер с отношением длины луча к диаметру (D:S) - 60:1
• Таблица коэффициентов излучений в памяти прибора
• Быстродействие

3. Выверка ременных передач

Выверка шкивов осуществляется с помощью прибора BeltAlign TMEB 2, он обеспечивает выверку шкивов наиболее точным способом — по клиновым ручьям. Измерительные блоки крепятся на V-образных установочных элементах с помощью мощных магнитов. Минимальное количество оборудования — два блока с источником лазерного излучения и приемником — обеспечивает быструю и легкую установку BeltAlign. Трехмерная мишень приемника позволяет легко и точно установить вид перекоса (вертикальный, горизонтальный, параллельный или комбинированный).; Выверка по канавкам точнее, чем по торцевым поверхностям, что позволяет производить центровку в случаях, когда торцы шкивов имеют различную толщину или неточно обработаны; Выверка за одну установку — положение лазерного луча точно показывает расцентровку, позволяя устранить ее легко и эффективно

• Мощные магниты позволяют установить блоки легко и быстро
• Не требуется специальное обучение
• Упрощена одновременная выверка натяжения и соосности
• V-образные установочные элементы пригодны для фиксации на большинстве
• типов шкивов для стандартных клиновых ремней
• Специальные адаптеры позволяют устанавливать головки на боковую поверхность шкивов, что необходимо для выверки поликлиновых ременных передач
• Большое рабочее расстояние — 6 метров
• Каждый блок имеет прочный алюминиевый корпус

4. Мониторинг вибраций

Измеритель MARLIN® Condition Detector Pro IS CMVL 3600-IS

Сенсорный датчик измерителя закрепляется на нужном узле с помощью специальных креплений, обеспечивая сбор данных о температуре и вибрационных характеристиках. Зеленый, желтый и красный светодиод обеспечивают эффективную индикацию состояния машин, сигнализируя персоналу о наличии/отсутствии необходимости более подробного их инспектирования.

• Выверка по канавкам точнее, чем по торцевым поверхностям, что позволяет производить центровку в случаях, когда торцы шкивов имеют различную толщину или неточно обработаны
• Выверка за одну установку — положение лазерного луча точно показывает расцентровку, позволяя устранить ее легко и эффективно.

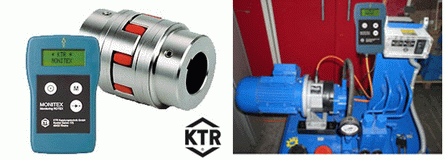

5. Диагностика состояния упругого элемента муфт Rotex (KTR)

Постоянная диагностика и защита привода во время работы с помощью новой системы измерения MONITEX — которая измеряет угол скручивания и скорость вращения муфт с упругим элементов в виде звездочки KTR ROTEX — и ROTEX - GS.

Система MONITEX позволяет бесконтактно определить скорость вращения муфты и угол её скручивания. Это позволяет диагностировать состояние упругого элемента, оценивать его износ и защищать привод от перегрузок и аварий.
