Подбор муфты Rotex
Информация необходимая для выбора муфты KTR Rotex. Если Вы уже используете муфту Rotex, но не знаете обозначения эта страница позволит его получить. Если муфта подбирается заново - в этом разделе Вы найдете всю тредуемую для этого информацию. А также исполнения ступиц, варианты отверстий, информация для расчета и идентификации муфты.
Муфта Rotex - упругая компенсирующая приводная муфта со звездочкой кулачкового типа. Находит свое применение во многих отраслях машиностроения. Наиболее универсальная муфта.
Полную информацию можно найти в каталоге KTR на английском языке.
Вы всегда можете обратиться за помощью к нашим инженерам, для этого необходимо заполнить опросный лист
Если Вы уже используете муфту KTR Rotex и она или её часть вышла из строя.
Для идентификации Вы можете заполнить опросный лист и выслать его нашим инженерам.
Также Вы можете воспользоваться онлайн инструментами для идентификации и выбора муфты
![]() |
Идентификация упругого элемента | По количеству зубцов, габаритному диаметру и цвету упругого элемента программа подберет обозначение для заказа |
![]() |
Идентификация ступиц муфты | По габаритному диаметру и количеству кулачков Вам будет подобран типоразмер и предложены материалы и варианты отверстий и предложен номер для заказа |
![]() |
Подбор муфты целиком | Здесь Вы сможете выбрать исполнение муфты, по характеристикам подобрать типоразмер и выбрать отверстие (цилиндрическое, коническое, шлицевое). А в результате подбора получить чертежи муфты в формате PDF |
Для расчета муфты Rotex вы можете вопользоваться программой Quick Selection (Быстрый выбор). После ввода параметров привода Вы сможете получить рекомендации по выбору муфты.
Также Вы сможете самостоятельно подобрать муфту по методике, приведенной в каталоге.
Скачать страницу с методикой

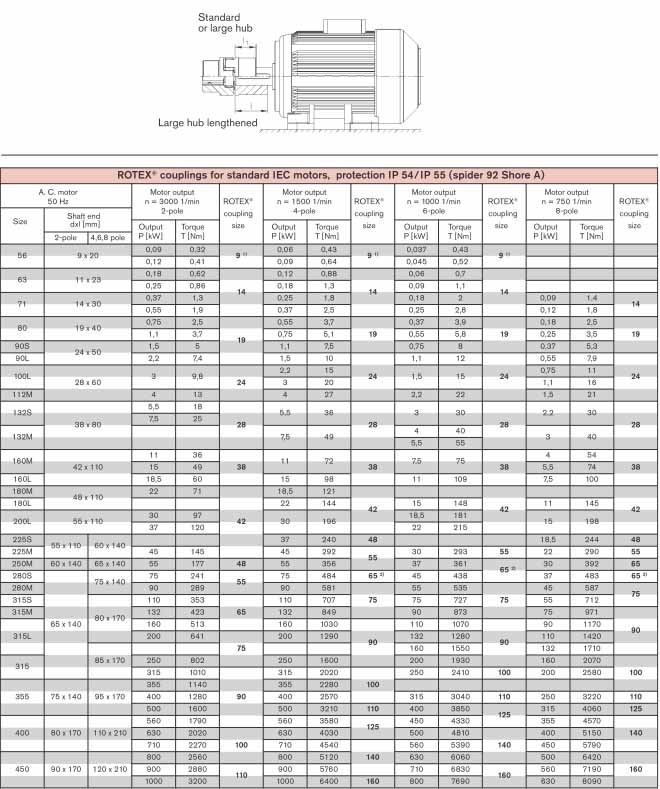

Муфта привода установлена на валу электродвигателя
В этом случае можно воспользоваться упрощенной методикой (см. таблицу), в которой по мощности двигателя (или его марке) можно подобрать типоразмер муфты
![](/images/articles/ktr/rotex_vibor.jpg)
Для каждого типоразмера упругих муфт Rotex существуют стандартный отверстия, которых желательно придерживаться. Также возможна поставка муфт с нестандартными отверстиями, но цена может измениться в разы. В таких случаях выгодно приобрести муфту без отверстия и расточить уже в России.
Стандартные отверстия для муфт ROTEX (посадочное отверстие H7 по DIN 6885) |
|||||||||||||||||||||||||||||||||||||
Типо размер |
Материал | Без отв. | 6 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 100 |
14 | Sint | • | • | • | • | • | • | ||||||||||||||||||||||||||||||
Al-H | |||||||||||||||||||||||||||||||||||||
19 | Sint | • | • | • | • | • | • | • | |||||||||||||||||||||||||||||
AL-D | • | • | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||
24
|
Al-D | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||
28 | Al-D | • | • | • | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||
38
|
GG | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||||||
42
|
GG | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||||
48
|
GG | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||||||
55
|
GG | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||||||
65
|
GG | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||||||||
75
|
GG | • | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||||
St | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||||||||
90
|
GG | • | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||||||||||
St | • | • | • | • | • | • | • | • |
Sint | Порошковая сталь |
Al-H | Алюминий |
AL-D | Алюминий |
St | Сталь |
GG | Чугун EN-GJL-250 |
